SPECIFICATIONS
Brand Name: Shunmaii
DIY Supplies: ELECTRICAL
Origin: Mainland China
Model Number: Spectrum Analyzers
|

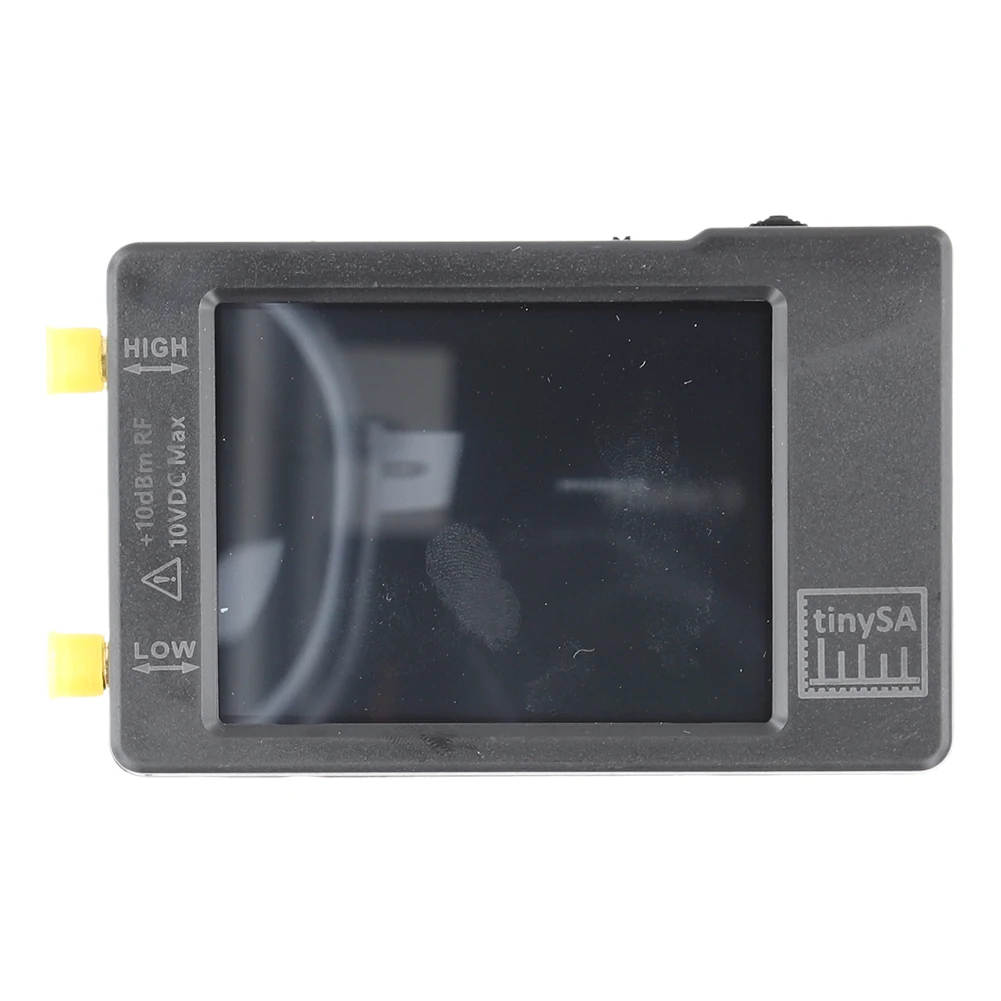

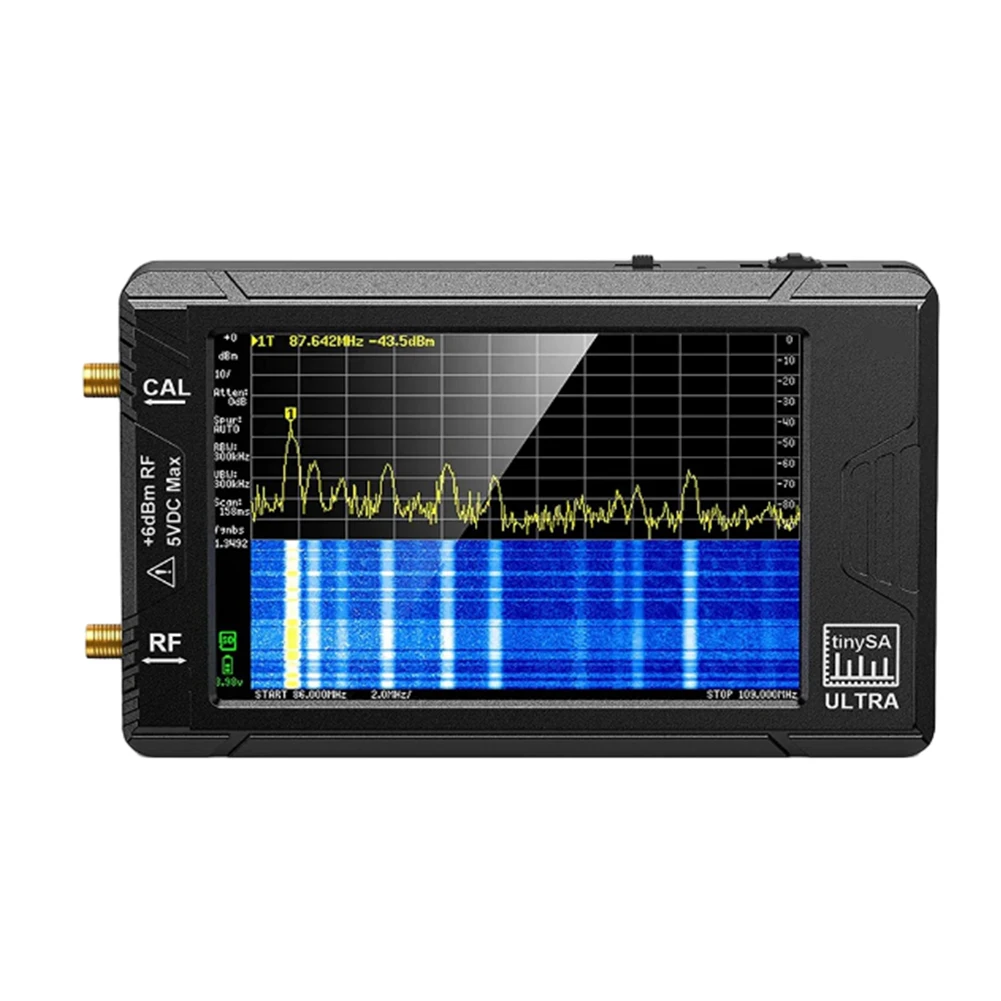

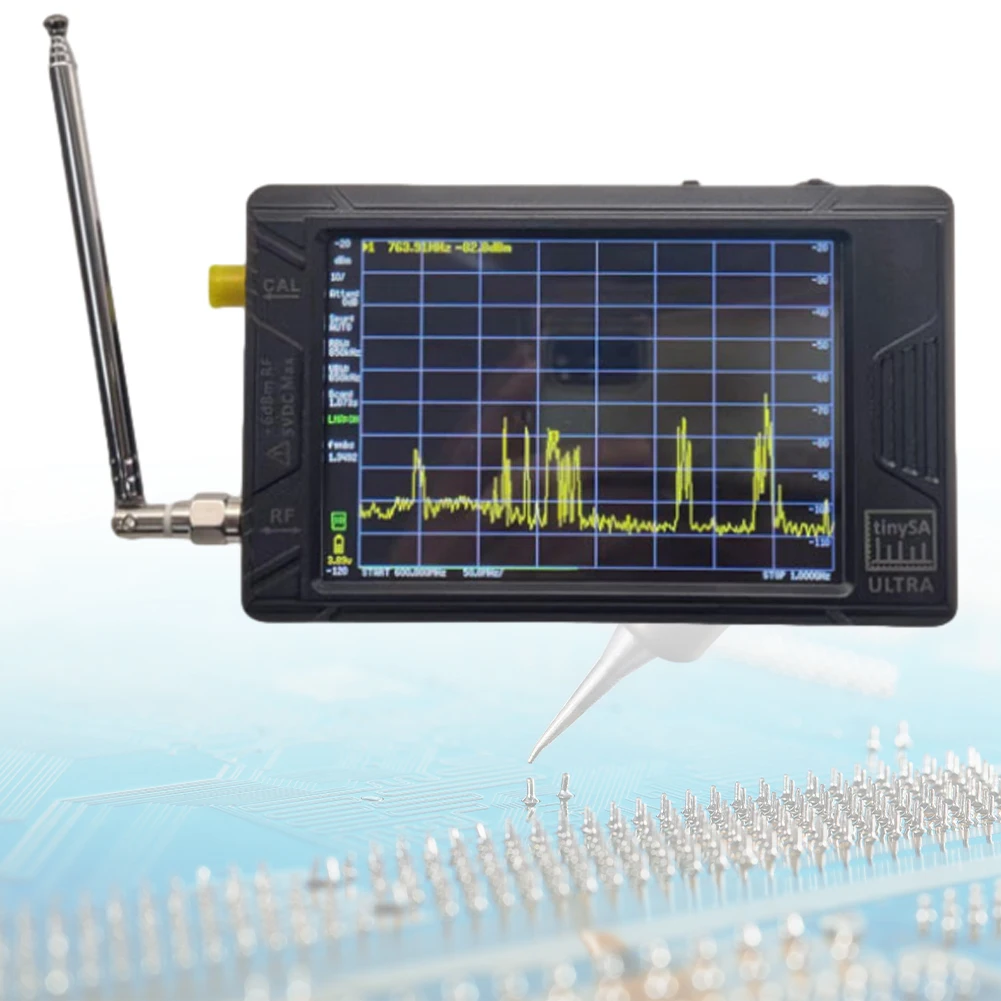

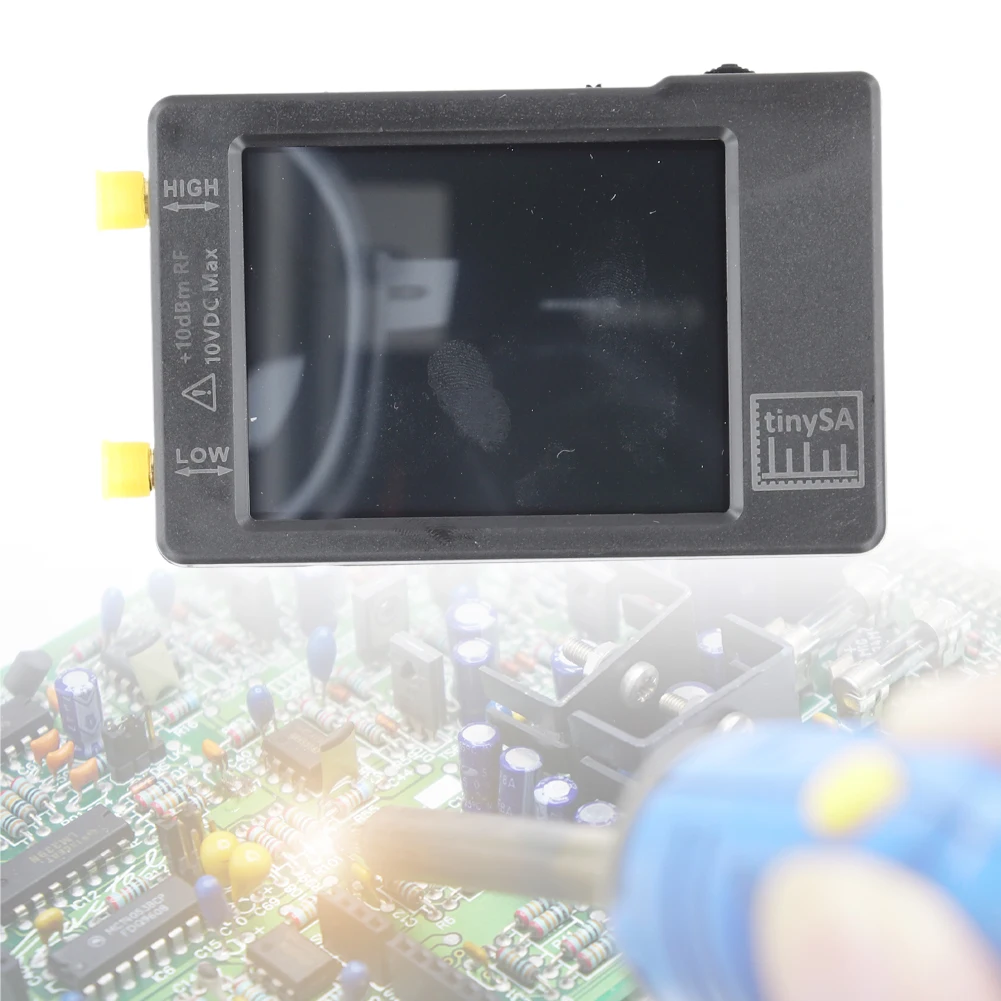

Especificación: Origen: China continental Suministros de bricolaje: eléctrico For for tinySA es un analizador de espectro portátil desarrollado por el desarrollador holandés Erik Kaashoek. Después de que lanzamos NanoVNA, la comunidad siempre ha esperado tener un analizador de espectro portátil similar a él, y ahora lo hemos fabricado con el mismo volumen y costo que NanoVNA. ¡Atención! Las señales de entrada que excedan la potencia dañada (20dBm (100mW) dañarán tinySA. Conecte un atenuador adecuado cuando pruebe el transmisor. ¡TinySA no es un receptor SDR y no proporciona ninguna función de demodulación de recepción! TinySA no es un escáner de frecuencia y no proporciona Salida de fuente de seguimiento. Si necesita una función de escaneo de frecuencia, ¡utilice NanoVNA! Información de parámetros básicos 1. Pantalla: 2,8 pulgadas, 320x240, táctil resistiva 2. Puerto de entrada bajo (alto rendimiento): 100kHz 350MHz 3. Puerto de entrada alto (rendimiento limitado): 240MHz -960MHz 4. Filtro de resolución: De 3kHz a 600kHz 5. Puerto de salida baja (onda sinusoidal): 350MHz 6. Baja potencia del puerto de salida: -76dBm a-7dBm 7. Puerto de salida alta (onda cuadrada): 240MHz -960MHz 8. Alta potencia del puerto de salida: -32dBm a 16dBm 9. Puntos mostrados de escaneo: máx. 290 10,0-350MHz tiempo de escaneo más rápido: 405ms 11. Tiempo mínimo de barrido cero: 1,8 ms 12. Nivel de ruido medio de pantalla de puerto de entrada bajo: -146dBm/Hz (-111dBm @ 3kHz RBW) 13. Nivel medio de ruido de la pantalla del puerto de entrada alta: -163dBm/Hz (-128dBm @ 3kHz RBW) 14. Ruido de fase (kHz desplazamiento de 10): -83dBc/Hz 15. Puerto de entrada bajo 1dB Punto de compresión: -2dBm 16. Puerto de entrada alto 1dB Punto de compresión: -6dBm 17. Puerto de entrada bajo punto de corte de diafonía de tercer orden: + 24dBm 18. Error de frecuencia:<2ppm 19. Estabilidad de frecuencia:<1ppm 20. Interfaz de comunicación: USB tipo C (modo de comunicación: serie CDC) 21. Fuente de alimentación: USB5V 150mA, Batería integrada de 650mAh con una corriente de carga máxima de 300mA 22. Dimensiones: Para tinySA ULTRA: 110*70*20MM Para tinySA: 98*59*17MM Para la opción tinySA: Interfaz de usuario: Resolución de pantalla 320*240 píxeles Pantalla diagonal 2,8 pulgadas 16 bits por píxel RGB Control táctil resistivo Control de interruptor de cámara lenta Control de puerto serie USB Puerto TTL USART opcional en PCB interno (software aún no implementado) * Fuente de alimentación lineal para evitar el ruido de conmutación * Versión actualizada para agregar protección ESD de puerto () Las especificaciones de entrada/salida para tinySA se dividen en cuatro modos Especificaciones del modo de entrada baja: Rango de frecuencia de entrada de 100kHz a 350MHz Cuando la atenuación de entrada se establece en 10dB o más, la impedancia de entrada es de 50 ohmios. La atenuación de entrada manual y automática se puede seleccionar en pasos de 1 dB entre 0dB y 31dB Nivel de entrada máximo absoluto sin atenuación + 10dBm Atenuación de 30dB de corto tiempo + potencia de entrada máxima absoluta de 20dBm Punto de intercepción de entrada (IIP3) del producto de modulación de tercer orden, con atenuación de 0dB de + 15dBm Punto de compresión de 1dB A + 2dBm, 0dB de atenuación La resolución del detector de potencia es de 0,5 dB, y la linealidad y la frecuencia son de +/-1dB. La precisión absoluta del nivel de potencia después de la calibración del nivel de potencia es de +/-1dB El valor distinguible más bajo utiliza una señal con una resolución de 30kHz y un ancho de banda de-102dBm La precisión de frecuencia es igual al ancho de banda de resolución seleccionado El ruido de fase es de-90dB/Hz a una compensación de 100kHz y-115dB/Hz a una compensación de 1MHz. Rango dinámico libre de espurios de 70dB cuando se utiliza un ancho de banda de Resolución de 30kHz Filtros seleccionables manualmente con resoluciones de 3, 10, 30, 100, 300 y 600kHz. Selecciona automáticamente uno de los 57 filtros de resolución. La resolución de la pantalla es de 145 o 290 puntos de medición. Cuando se utiliza el filtro de mayor resolución, la velocidad de escaneo supera los 1000 puntos/segundo. Optimiza automáticamente los puntos de escaneo reales para garantizar la cobertura de todo el rango de escaneo, independientemente del ancho de banda de resolución seleccionado Opción de supresión espuria, utilizada para evaluar si ciertas señales se generan internamente o están realmente presentes en la señal de entrada Especificaciones del modo de entrada alta: Rango de frecuencia de entrada de 240MHz a 960MHz Debido a la ausencia de un filtro de banda de entrada, las señales fuertes fuera del rango de 240MHz a 960MHz pueden causar distorsión de la señal de banda Nivel de entrada máximo absoluto sin atenuación + 10dBm Punto de intercepción de entrada del producto de modulación de tercer orden (IIP3) -5dBm El Punto de compresión de 1dB es-6dBm, atenuación de 0dB La resolución del detector de potencia es de 0,5 dB, y la linealidad y la frecuencia son de +/-1dB. La precisión absoluta del nivel de potencia después de la calibración del nivel de potencia es de +/-1dB La señal mínima distinguible usando el ancho de banda de resolución es-115dBm a 30kHz. La precisión de frecuencia es igual al ancho de banda de resolución seleccionado El rango dinámico libre de espurios cuando se utiliza un ancho de banda de Resolución de 30kHz es 50dB Filtros de resolución opcionales (automáticos y manuales) de 3, 10, 30, 100, 300 y 600kHz Atenuadores de entrada dependientes de frecuencia opcionales de 25dB a 40dB. Después de activar este atenuador, el error de nivel de potencia aumenta a +/-15dB La resolución de la pantalla es de 145 o 290 puntos de medición. Cuando se utiliza el filtro de mayor resolución, la velocidad de escaneo supera los 1000 puntos/segundo. Optimiza automáticamente los puntos de escaneo reales para garantizar la cobertura de todo el rango de escaneo, independientemente del ancho de banda de resolución seleccionado Especificaciones del modo de salida baja: Salida sinusoidal con armónicos por debajo de-40dB fundamental El rango de frecuencia de salida es de 100kHz a 350MHz El nivel de salida se puede seleccionar en pasos de 1dB entre-76dBm y-6dBm AM opcional, FM estrecho y modulación FM amplia o escaneo lento dentro del rango de frecuencia opcional. Especificaciones del modo de salida alta: Salida de onda cuadrada El rango de frecuencia de salida es de 240MHz a 960MHz El nivel de salida se puede seleccionar en incrementos variables entre-38dBm y + 13dBm Modulación FM estrecha y FM amplia opcional o escaneo lento dentro del rango de frecuencia opcional. Especificaciones del generador de referencia: Salida de onda cuadrada opcional, con una onda fundamental de-25dBm conectada a alta entrada/salida La frecuencia se puede configurar en 1MHz, 2MHz, 4MHz, 10MHz, 15MHz o 30MHz. Especificaciones de la batería: Tiempo de carga de hasta 1 hora, Puerto USB o cargador USB mínimo de 500mA Una batería completamente cargada puede funcionar durante al menos 2 horas El contenido incluye: Para tinySA ULTRA: 1. 1 para el host TinySA ULTRA, pantalla de 4 pulgadas, con batería de litio de 3000mAh incorporada 2. 1 cable de 1 USB a USB, 3. Cables coaxiales públicos ALSR100 SMA de 30CM a SMA públicos, 2 piezas 4. 1 Adaptador SMA hembra a SMA hembra 5. Antena de varilla 1 SMA 6. Cuerda colgante y paletas táctiles 7. 1 tarjeta de memoria MicroSD de 32GB (insertada en el host) Para tinySA: Para analizador de espectro tinySA 2,8 "* 1 20cm SMA rg174 RF Cable * 2 Cable DE DATOS USB tipo C * 1 Cuerda de mano * 1 Conector SMA hembra a hembra * 1 Antena telescópica SMA * 1 Nota:

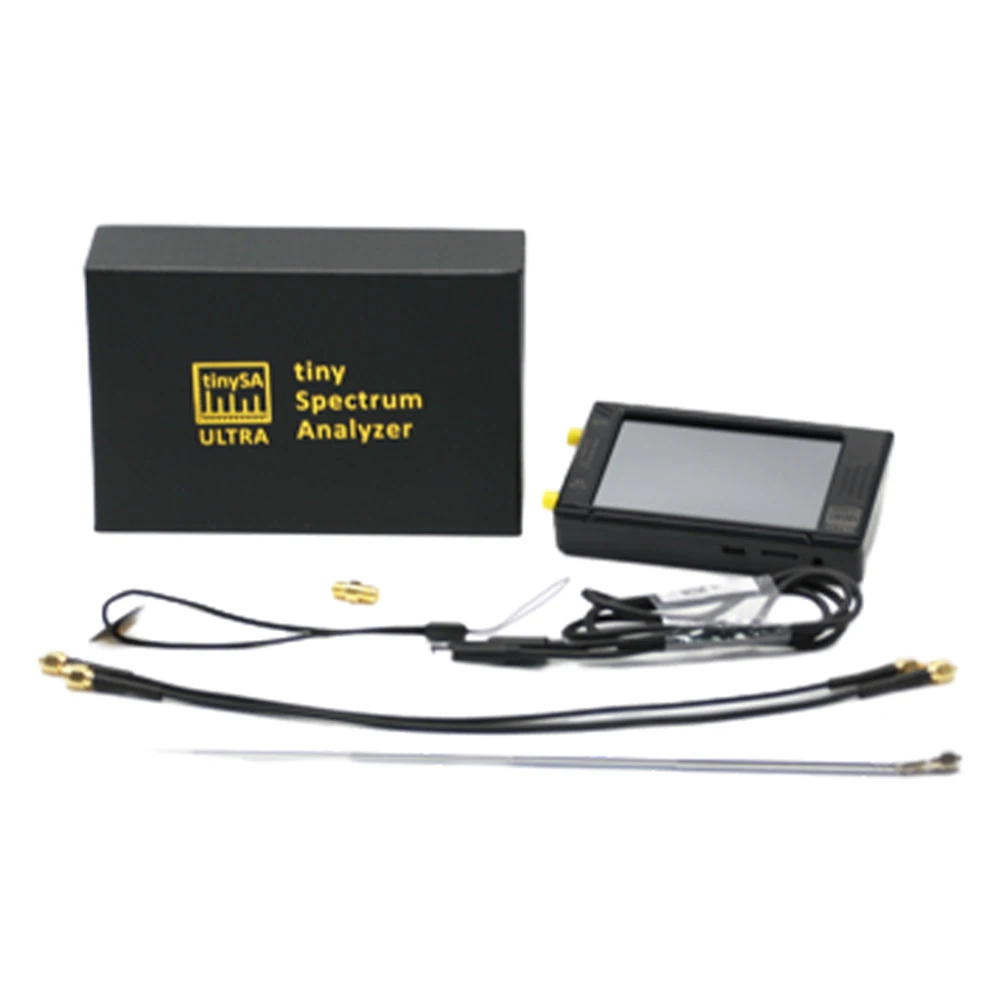

1 x Analizador de espectro portátil (consulte la descripción para obtener especificaciones específicas)
|
